Виброформа для изготовления колец стеновых серии ВК
Виброформа ВК 10.9 |
Виброформа ВК 15.9 |
Готовое изделие |
Виброформа является сборной цилиндрической сварной металлоконструкцией. Она состоит из опалубки, сердечника и металлического поддона.
Опалубка имеет форму пустотелого цилиндра, изготовленного из толстолистовой стали, оснащенного упрочняющими обечайками, ребрами жесткости и подъемными петлями (4 петли). На опалубке, для правильной фиксации сердечника в центре виброформы смонтированы упоры (4 упора) и установлены виброустройства (на базе вибратора ИВ-98Б). Сердечник является сварной цилиндрической пустотелой металлоконструкцией, верхняя часть которой имеет усеченную конусообразную форму с приваренной петлей в центре, в нижней части с внутренней стороны приварено кольцо шириной 80мм из листовой стали. Сборка виброформы осуществляется следующим образом:
- на ровную площадку кладется металлический поддон (допускается формование изделий без поддона на ровной бетонной площадке);
- с помощью грузоподъемного механизма на этот поддон устанавливается опалубка;
- с помощью грузоподъемного механизма внутрь опалубки помещается сердечник и устанавливается по центру с помощью упоров.
Виброформа в сборе и готова к работе. Виброформа устанавливается в цехе по производству стеновых колец на металлическом поддоне или на ровной бетонной площадке, на которой будут формоваться и выстаиваться готовые изделия. Для организации производства необходимо иметь следующее оборудование: бетоносмеситель («Скаут-300») и подъемное устройство (ПУ-03), оборудованное ручным приводом грузоподъемного механизма. Так же при производстве используется готовый армированный каркас по ГОСТ 23279-85 и бетонная смесь по ГОСТ 7473-94.
Фиксирующие упоры | |
Подъемная петля опалубки | |
Подъемная петля сердечника |
В собранную и готовую к работе Виброформу устанавливают армированный каркас (изготовленный в соответствие с технической документацией на кольца стеновые) между внешним и внутренним формообразующим цилиндром (между опалубкой и сердечником). Опускают фиксирующие положение сердечника упоры и вручную лопатами загружают приготовленную бетонную смесь (согласно утвержденной рецептуре). Затем производится виброуплотнение в соответствие с технологической документацией (включаются вибраторы опалубки). После уплотнения бетонной смеси, Виброформа снимается подъемным устройством и переносится на другой поддон для последующей загрузки.
Использующиеся Виброустройства, разработанные на базе вибратора ВИ-9-8Б должны подключаться к трехфазной сети переменного тока частотой 50 Гц, напряжением 380 В с глухозаземленной нейтралью через устройство защитного отключения.
Вибратор ВИ-9-8Б - это вибратор электромеханический общего назначения с круговыми колебаниями; предназначен для возбуждения вибрации в установках по уплотнению бетонных смесей.
Вибратор представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором и с установленными на концах вала ротора дебалансами.
Технические характеристики
Маркировка виброформы |
ВК 10.9 |
ВК 15.9 |
Тип виброустройства |
Вибратор ВИ-9-8Б |
Вибратор ВИ-9-8Б |
Количество вибраторов |
2 |
3 |
Напряжение/частота питающей сети, В/Гц |
380/50 |
380/50 |
Общая мощность, кВ т |
1,1 |
1,65 |
Производительность, кол. Изделий в смену |
20-40 |
20-40 |
Количество работников |
2 |
2 |

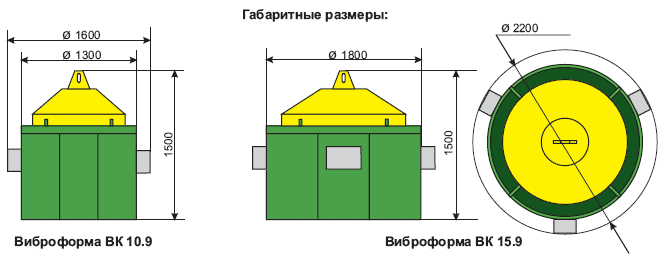

Номинальные габаритные размеры Виброформы (LхВхН), мм |
1600x1300x1500 |
2200x2100x1500 |
Масса оборудования, кг, не более |
350 |
550 |
Изготавливаем также виброформы под различные размеры колец и металлические поддоны под прессование изделий.
Стоимость данного оборудования смотрите в прайсе №1.
