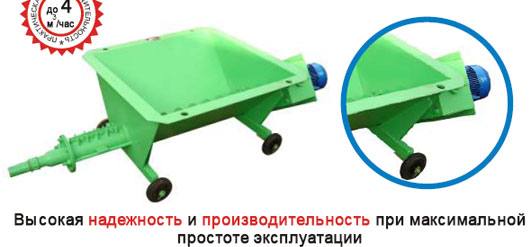

Винтовой насос сосна - 4 - 200
Насос предназначен для напорной транспортировки пластичных смесей (пенобетон, полистиролбетон), а так же жидких и пастообразных масс и суспензий с волокнами или твердыми частицами размером до 5 мм.
Принцип действия:
Одновинтовые насосы относятся к роторовращательным (героторным) механизмам. Рабочие органы представляют собой винтовую пару с внутренним зацеплением. Подвижный элемент рабочей пары, однозаходный винт (ротор), совершает планетарное движение в обойме (статоре). Обойма имеет внутреннюю двухзаходную винтовую поверхность с шагом в два раза больше шага винта. Находясь в постоянном контакте, обойма и винт образуют несколько замкнутых полостей по длине винт - обойма. При вращении винта полость со стороны всасывания увеличивается в объеме и в ней создается разряжение, под действием которого осуществляется заполнение полости транспортируемой средой. Дальнейшее вращение винта перемещает отсеченные объемы транспортируемой среды в сторону нагнетания. При установленной частоте вращения винта скорость движения транспортируемой среды (производительность насоса) постоянна, т.к. неизменно проходное сечение винтом и обоймой.
Приводная система
В приводе насоса применен оригинальный редуктор РД - 1200. Простой в эксплуатации и легкий в настройке, редуктор обеспечивает требуемое кол-во оборотов и максимальную мощность для работы винтового (героторного) насоса СОСНА – 4 – 200. Редуктор РД – 1200 это отличные показатели надежности ,безопасности и ремонтопригодности. Ременной привод надежно предохраняет эл. двигатель установки от перегрузок. Замена приводных ремней (первая замена не ранее 2000 часов работы, при соблюдении правил эксплуатации) занимает не более 15-20 минут. Ременной редуктор РД – 1200 практичная замена сложных мотор - редукторов, в эксплуатационных условиях строительных площадок.
Технические характеристики
Производительность м3/час |
до 5 |
Емкость накопительного бункера, л |
250 |
Дальность подачи вертикаль, м горизонталь, м |
до 50 до 200 |
Потребляемая мощность двигателя, кВт |
3 |
Частота вращения шнека, об/мин |
170 |
Питание, В |
380 |
Габаритные размеры, мм Длина Ширина Высота |
1450 860 750 |
Вес, не более, кг |
350 |
Винтовой (героторный) растворонасос СОСНА – 4 – 200 это сочетание высокой надежности и производительности при максимальной простоте эксплуатации.
Стоимость данного оборудования смотрите в прайсе №1.
